TACO de TAMBOR para RODILLO VIBRANTE para varios modelos
Nº GOMYNDUSTRIA 11008 D
para Modelos CA 25 (Cód. 450122) CC 522, CC 422 –CC421 (Cod. 801187)
Nº GOMYNDUSTRIA 11585 para CC 92 (Cód. 325215)
DESCRIPCIÓN:
Presenta chapa metálica con 4 orificios pasantes en caras superior é inferior. Cuerpo central de goma.
CUADRO DE MEDIDAS (en mm.) | |||
---|---|---|---|
Nº de pieza | Caras metálicas superior é inferior | Diámetro del cuerpo de goma | Altura total |
11585 | 110 x120 | 87 | 57 |
11008 D | 174 x 174 | 133 | 77 |
TACOS de TAMBOR para RODILLO VIBRANTE
N° GOMYNDUSTRIA 11007D p/ Modelo CC43 ( Cód. 300 450080)
N° GOMYNDUSTRIA 11176D p/ Modelo 511 ( Cód. 358172), CA 500 y CA 600 (Cod. 4700938883)
Nº GOMYNDUSTRIA 11581
DESCRIPCIÓN:
Presentan chapa metálica con 4 orificios pasantes en caras superior é inferior. Cuerpo central de goma
CUADRO DE MEDIDAS (en mm.) | |||
---|---|---|---|
Nº de pieza | Caras metálicas superior é inferior | Diámetro del cuerpo de goma | Altura total |
11007 D | 181 x 181 | 140 | 77 |
11581 | 190 x 190 | 158 | 96 |
11176 D | 174 x 174 | 126 | 100 |

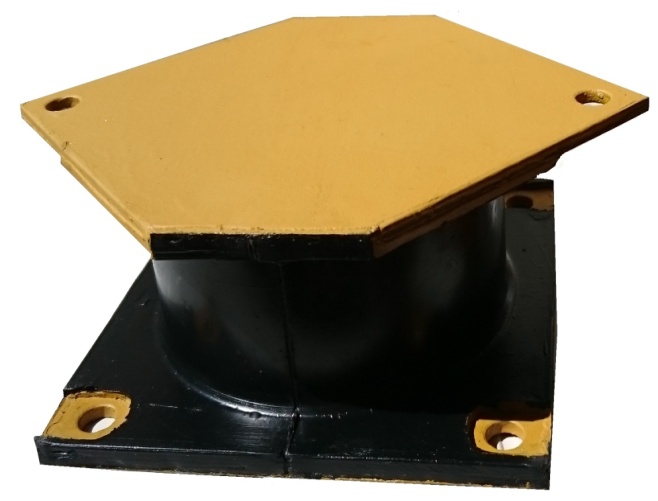

TACOS de TAMBOR para RODILLO VIBRANTE Modelo 424 HF (Cód. 394250)
Nº GOMYNDUSTRIA 11009D
DESCRIPCIÓN:
Presenta chapa metálica superior
de formato romboidal con 2 agujeros pasantes
Presentan chapa metálica cuadrada inferior con 4 agujeros
pasantes.
Cuerpo central de goma.
MEDIDAS:
Chapa romboidal de 245 x 174 mm.
Chapa cuadrada de 174 x 174 mm.
Altura total 76 mm.

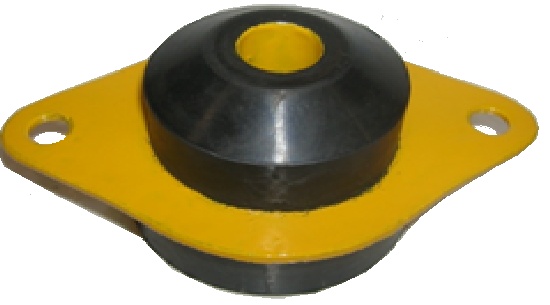

SOPORTES DE MOTOR
Nº GOMYNDUSTRIA 10368 y 11187
DESCRIPCIÓN:
Pieza de goma metal
Presenta buje metálico central y
cara inferior metálica.
A media altura, chapa de sujeción
con 2 agujeros pasantes
CUADRO DE MEDIDAS (en mm.) | ||||
---|---|---|---|---|
Nº de pieza | Diámetro exterior mayor | Diámetro exterior menor | Chapas de sujeción | Agujero central |
10368 | 74 | 60 | 130 x 90 | 17 |
11187 | 50 | 45 | 115 x 64 | 11 |
TACO ANTIVIBRATORIO para modelo CC900
Nº GOMYNDUSTRIA 11035 D
DESCRIPCIÓN:
Presenta chapa metálica curvada con rosca inserta en cara superior, y chapa formato romboidal de largo 150 mm. con 2 agujeros pasantes en su cara inferior. Cuerpo central de goma.
MEDIDAS:
Cuerpo de goma de diámetro exterior mayor 95 mm. y diámetro exterior menor 79 mm.
Altura total 75 mm.
SOPORTE DE CABINA para modelo CA 600 (Cód. 4700372757 y Cód. 4700373400)
Nº GOMYNDUSTRIA 10412 D
DESCRIPCIÓN:
Presenta cuerpo metálico exterior y chapa metálica de sujeción con 4 agujeros pasantes. Buje central pasante de diámetro interior 21 mm. Cuerpo central de goma entre carcasas metálicas.
MEDIDAS:
Chapa metálica de 105 x 92 mm.
Diámetro exterior del cuerpo 76 mm.
Diámetro interior 21 mm.
Altura total del cuerpo 59 mm.
ACOPLE de COMPRESOR
N° GOMYNDUSTRIA 10362D para modelo CP221 ( Cód. 260574-D)
N° GOMYNDUSTRIA 701D para modelo CP271 ( Cód. 904255)
DESCRIPCIÓN:
Presenta cuerpo circular de goma con 4 bujes insertos roscados de aluminio, 2 con rosca M8 y 2 con rosca M10. Cuerpo de goma.
CUADRO DE MEDIDAS (en mm.) | |||||
---|---|---|---|---|---|
Nº de pieza | Diámetro exterior mayor | Diámetro exterior menor | Altura de cuerpo de goma | Altura de los bujes | N° de agujeros |
10362D | 101 | 42 | 20 | 24 | 4 |
701D | 105 | 40 | 39 | 42 | 4 |
ACOPLE para VENTILA del modelo CA 250 (Cód. 382393)
Nº GOMYNDUSTRIA 11565 D
DESCRIPCIÓN:
Presenta chapa metálica con 6 agujeros de diámetro 9 mm. y chapa metálica en cara inferior con 3 agujeros de diámetro 12 mm. Cuerpo central de goma.
MEDIDAS:
Cuerpo de goma de diámetro mayor 138 mm.
Diámetro mayor de la cara metálica inferior 150 mm.
Altura total 35 mm.
ACOPLES de MOTOR
Nº GOMYNDUSTRIA 10138 y 11028
DESCRIPCIÓN:
Piezas de goma y tela, presentan 12 orificios pasantes alrededor de sus diámetros exterior é interior.

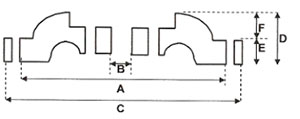

VISTA de CORTE TRANSVERSAL:
A: Distancia entre centro de orificios perimetrales.
B: Diámetro interior.
C: Diámetro exterior.
D: Altura total.
E y F: Alturas parciales.
CUADRO DE MEDIDAS (en mm.) | ||||||
---|---|---|---|---|---|---|
Nº de pieza | A | B | C | D | E | F |
10138 | 186 | 82 | 205 | 31 | 13 | 18 |
11028 | 223 | 95 | 239 | 40 | 13 | 27 |
SOPORTE de MOTOR del modelo CA 25 (Cód. 300 450073)
Nº GOMYNDUSTRIA 10109 D
DESCRIPCIÓN:
Presenta chapa metálica con 4 roscas insertas en caras superior é inferior. Cuerpo central de goma.
MEDIDAS:
Cara superior 123 x 123 mm.
Cara inferior 133 x 133 mm.
Altura total 77 mm.
TACOS de TAMBOR para RODILLO VIBRANTE para modelo CH 33
Nº GOMYNDUSTRIA 10106 y 10107
DESCRIPCIÓN:
Presenta una chapa metálica con 2 agujeros pasantes en caras superior é inferior. Y una chapa metálica inserta a media altura. Resto del cuerpo de goma.
CUADRO DE MEDIDAS (en mm.) | |||
---|---|---|---|
Nº de pieza | Largo | Ancho | Alto |
10106 | 167 | 57 | 42,5 |
10107 | 172 | 93 | 46 |

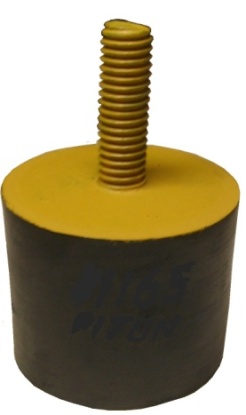

TOPE DE ESCALERA PARA TERMINADORA DE ASFALTO Para modelo F161W
Nº GOMYNDUSTRIA 11165D
DESCRIPCIÓN:
Presenta una chapa metálica con rosca saliente en su cara superior.
Cara inferior de goma con agujero central
no pasante.
MEDIDAS:
Diámetro exterior 61 mm.
Altura del cuerpo 50 mm. sin incluir rosca saliente.
Agujero central no pasante de diámetro 20 mm
ANTIVIBRADOR del modelo LR 95
Nº GOMYNDUSTRIA 10413 D
DESCRIPCIÓN:
Presenta chapas metálicas con rosca saliente en sus caras superior é inferior. Cuerpo central de goma.
MEDIDAS:
Diámetro exterior 80 mm.
Altura del cuerpo 58 mm.
Altura 111 mm. incluyendo las roscas salientes.
TACO ANTIVIBRATORIO PARA COMPACTADOR CC 21 (Cod. 57106)
Nº GOMYNDUSTRIA 11293 D
DESCRIPCIÓN:
Presenta chapas metálicas con rosca saliente en sus caras superior é inferior. Cuerpo central de goma.
MEDIDAS:
Diámetro exterior 100 mm.
Altura del cuerpo 62 mm. sin incluir roscas salientes.
TOPE para modelo CH 33
Nº GOMYNDUSTRIA 10322
DESCRIPCIÓN:
Presenta chapa metálica inferior, resto del cuerpo de goma.
MEDIDAS:
Chapa de 130 x 85 mm.
Cuerpo de goma de 84 x 84 mm.
Altura total 23 mm.

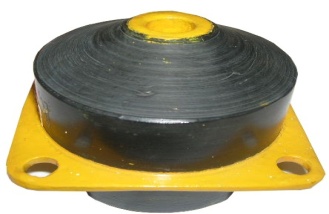

SOPORTES DE MOTOR PARA DYNAPAC CG141
N°s GOMYNDUSTRIA 5883 Y 5837
DESCRIPCIÓN:
Pieza de goma metal.
Presenta un cuerpo de goma cilíndrico con buje
central metálico y chapa de sujeción a media altura
CUADRO DE MEDIDAS (en mm.) | |||||
---|---|---|---|---|---|
Nº de pieza | Diámetro exterior del cuerpo | Diámetro del agujero central | Altura mayor del cuerpo | Medidas de la chapa | Diámetro de los agujeros de sujeción |
5883 | 71 | 13 | 44 | 84x84 | 9 |
5837 | 72 | 13 | 63 | 85x85 | 9 |
